Mainc Prawf Mesurydd Dŵr Gavimetrig a Piston Electronig cwbl awtomatig

Mae'r system reoli yn cynnwys cyfrifiadur diwydiannol yn bennaf, Siemens S 7-200 system glyfar, synwyryddion tymheredd a phwysau amrywiol, falfiau pêl niwmatig, meddalwedd platfform, ac ati . Mae gan y cyfrifiadur diwydiannol wrth-ymyrraeth gref, a all wneud y broses wirio yn fwy sefydlog a dibynadwy; Mae PLC yn mabwysiadu brandiau o fri rhyngwladol gyda manwl gywirdeb uchel a dibynadwyedd uchel, ac mae'r meddalwedd rheoli a phrosesu data wedi'u hysgrifennu yn unol â'r rheoliadau gwirio cenedlaethol perthnasol

Anfon ymchwiliad

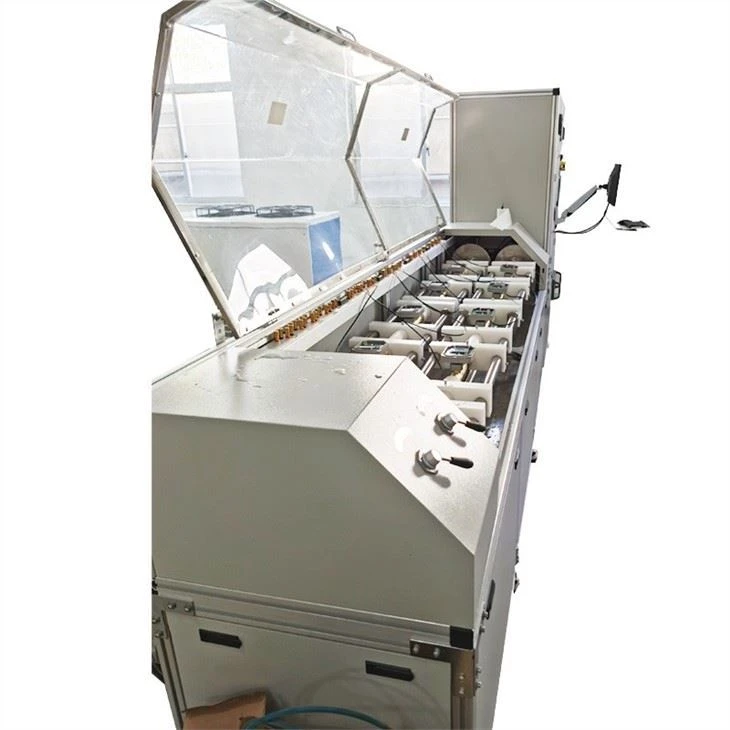

Mainc Prawf Mesurydd Dŵr Gavimetrig a Piston Electronig cwbl awtomatig

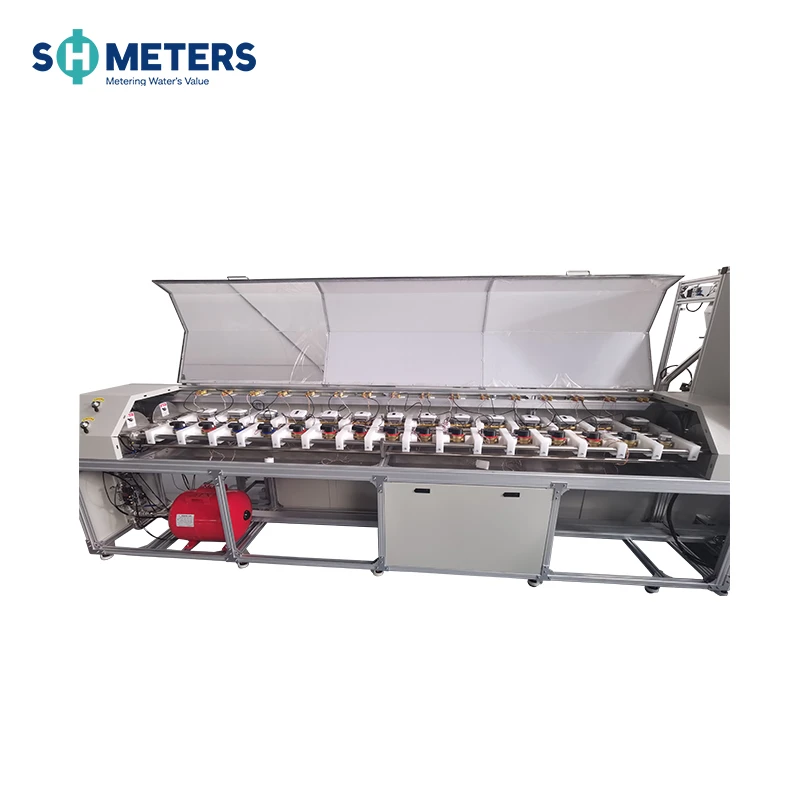

automatic water meter test bench (4)

System Rheoli Meddalwedd

Cyfansoddiad dyfais

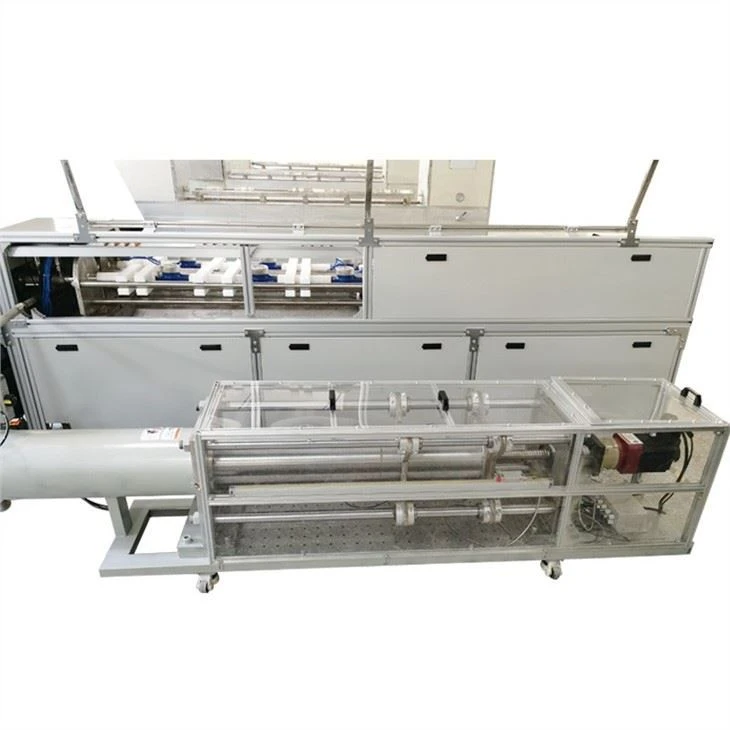

1. Cyfansoddiad piston

Mae'r ddyfais safonol llif hylif piston gweithredol yn cynnwys ffrâm yn bennaf, gwialen piston, silindr piston, modur, sgriw pêl, echel optegol ategol, synhwyrydd, cragen amddiffynnol, ac ati .

Mae'r gwialen piston mewn cysylltiad agos â'r silindr piston trwy'r fodrwy sêl siâp Y, ac mae'r tri gyda'i gilydd yn ffurfio ceudod wedi'i selio . Mae symudiad y gwialen piston yn cael ei wireddu gan y modur servo, cyplu, sgriw pêl, cefnogi screen optegol, ac mae'r pwll yn gysylltiedig, ac ati {2}, ac ati. ac mae cyfeiriad y symud yn cael ei reoli gan fodur servo a sgriw pêl . Mae falf niwmatig sugno a falf niwmatig draenio yn cael eu gosod wrth allfa'r silindr piston . Mae'r falf niwmatig sugno yn gysylltiedig â'r pibenfau dŵr {Mae pibell y dŵr yn gysylltiedig â'r pibell ddŵr, ac mae'r pibell ddŵr yn gysylltiedig â'r traeniad. Gosod Synwyryddion Tymheredd a Pwysedd Preswaith Uchel .

Gwiriwch biblinell y mesurydd

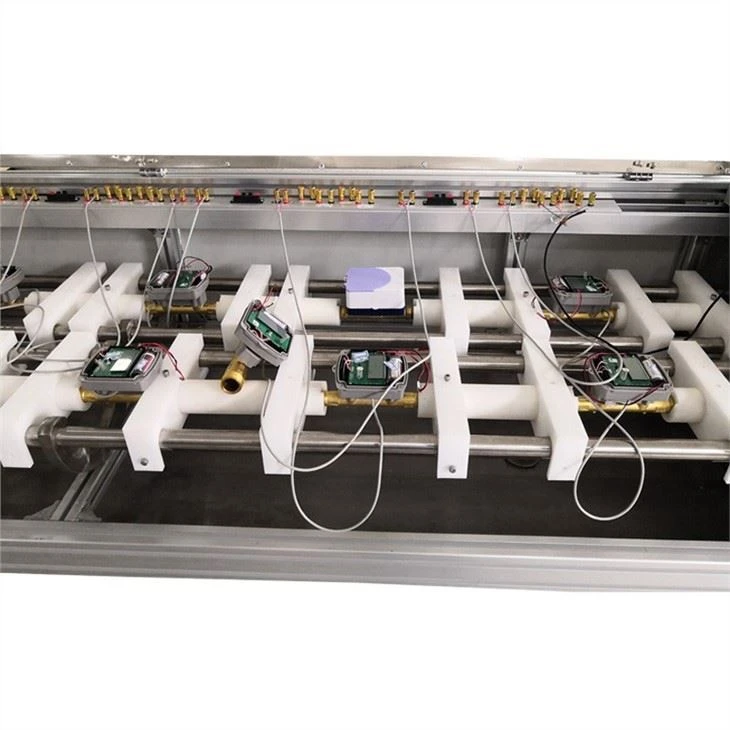

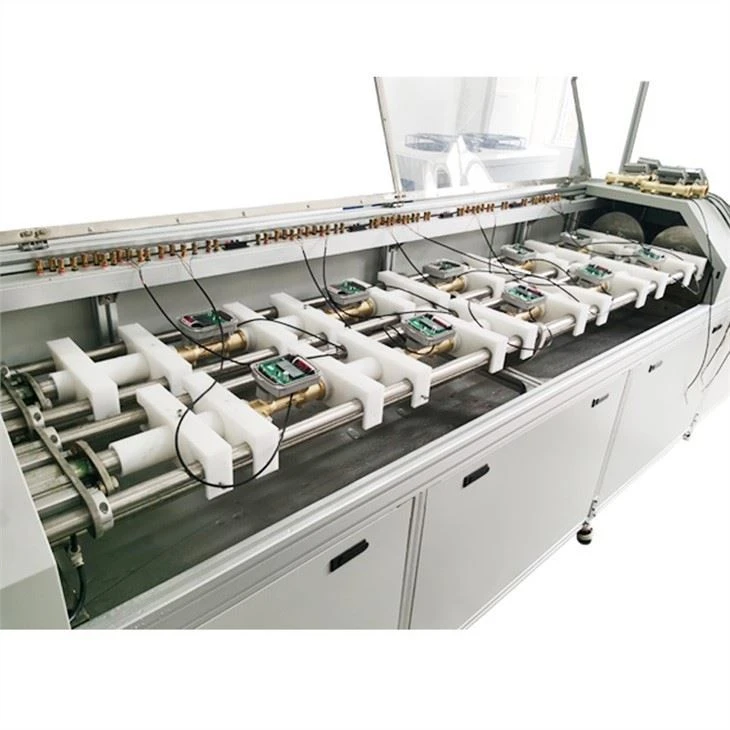

Mae'r biblinell archwilio mesurydd yn cynnwys y ddyfais clampio mesurydd, y biblinell, y falf switsh, tanc dŵr, ac ati . Gelwir dyfais clampio'r mesurydd a brofwyd hefyd yn glamp y mesurydd, a all addasu'r pellter yn ôl hyd y mesurydd, a gall glampio metrau wedi'u profi i fesurydd 1} Mae'r rhaglen hon}}} {hwn} { mecanwaith, sy'n atal gollyngiad aer yn effeithiol a achosir gan ddifrod i'r cylch selio a achosir gan amser defnydd gormodol . bod y biblinell prawf wedi'i gosod i fodloni gofynion clampio y mesurydd a brofwyd . Nodir bod yr adran i fyny'r un peth yn cael ei thorri, y pibell syth yn cael ei thorri, y pibell yn cael ei thorri, y pibell ddi -ffrwd, y pibell yn cael ei thorri. Mae gan ddiamedr y mesurydd a arolygwyd . y plât trwsio dur gwrthstaen wedi'i wneud gyfechelogrwydd da iawn, mae'r adrannau pibellau syth blaen a chefn yn cael eu gwneud o ddeunydd pom gydag ehangu thermol bach iawn a chyfernod crebachu, ac mae'r llithrydd yn cael ei brosesu gan ganolfan beiriannu CNC ar un peth, ac mae'r pneon hefyd yn cael Defnyddir y piston silindr allanol ar gyfer clampio er mwyn osgoi'r posibilrwydd o ollwng aer . Mae'r holl rannau symudol yn cael ei osod ar yr echel optegol i sicrhau cyfechelogrwydd .

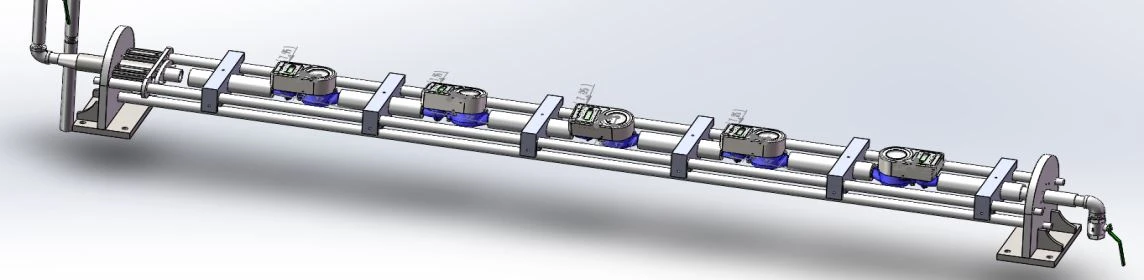

clamp meter pipeline

Cynllun Cyffredinol Meddalwedd

Prif dasg y system ddilysu yw cwblhau'r ddeialog ryngweithiol dyn-peiriant, i wireddu canfod teithiol paramedrau gweithredu megis tymheredd a phwysau, gosod ac addasu paramedr, dadansoddi a phrosesu data a swyddogaethau eraill . Mae'n bennaf yn cynnwys yn bennaf o reoli system, gosodiad paramedr queres queres} queres queres} queres}}

Gall y system addasu'r protocol cyfathrebu i gopïo'r data mesurydd yn unol ag anghenion y cwsmer . Mae'r system yn llunio yn unol â safonau cenedlaethol a rheoliadau gwirio metrolegol, yn storio'r data gwirio yn y gronfa ddata, ac yn argraffu'r adroddiad gwirio {.

Gwybodaeth Sylfaenol

1.1 Ystod Llif Dyfais: (20-8000) l/h;

1.2 ansicrwydd y ddyfais: llai na neu'n hafal i 0.2% (k =2)

1.3 Ystod pwysau: 0- 2.5 mpa;

1.4 Tymheredd Amgylchynol: 15-30 gradd;

1.5 Lleithder Cymharol: (45% -75%);

1.6 pwysau atmosfferig: (86-106) kpa;

1.7 Foltedd Cyflenwad Pwer: 400V ± 5%, 50Hz;

1.8 Pwysedd aer: (3.5-6) bar;

1.9 Dull Casglu: Cydnabod Delwedd;

1.10 Pwer Offer: Pwmp Dŵr 1.8kW, Gwresogi 6kW;

1.11 Nifer y Mesuryddion Arolygu: Mesuryddion Ultrasonic (DN15: 10,DN20: 10 pcs,DN25: 6 pcs);
