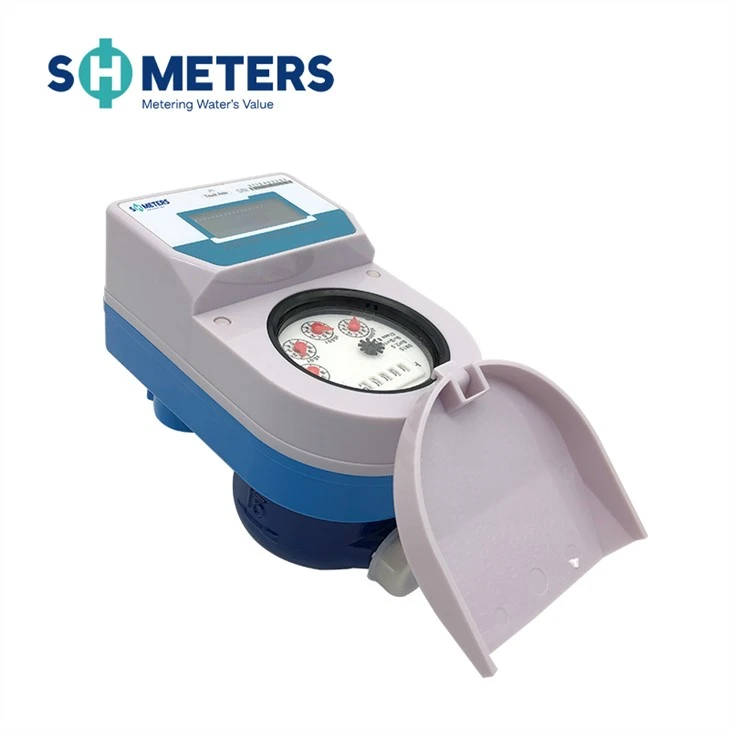

MESUR DŴR RHAGOD
LXSGIC-DN15~25
RHAGARWEINIAD SYSTEM RHAGARWEINIAD
Trosolwg
Mae mesurydd dŵr cyfres Cerdyn IC yn fath o fesurydd dŵr rhagdaledig a smart. Mae wedi'i ddylunio a'i gynhyrchu gan ein cwmni a chwmnïau dylunio enwog yn ddomestig ac ar fwrdd yn unol â'r safon ryngwladol.
Mantais y system
· Gellir addasu OEM, arddangos iaith ac arddangosiad uned arian cyfred, a gellir ychwanegu enw'r cwmni at y feddalwedd.
·Bydd y data yn cael ei gadw'n awtomatig ar ôl gadael y system.
· Rheolaeth syml a gwneud cardiau defnyddiwr, cofnodion defnydd hawdd eu cwestiynu.
·Argraffu anfonebau, darparu taleb talu i ddefnyddwyr yn y ffurf fwyaf cyffredin yn yr ardal leol.
Cyflwyniad byr
Mae gan y mesurydd dŵr rhagdaledig ddarlleniadau mecanyddol ac electronig. Fe'i defnyddir i reoli gorwariant defnyddwyr trwy ragdalu gyda cherdyn IC. Talu ymlaen llaw ac yna defnyddio dŵr i gael gwared ar yr anghyfleustra o ddarllen mesurydd ar y safle a chodi tâl.
Nodweddion Cynnyrch
· Mae gan ein mesurydd dŵr rhagdaledig cerdyn ic gywirdeb uchel
· Math: sgriw, cymal, hollt
· Deunydd: Brass
· Golygfeydd i'w defnyddio: gardd, tai, masnachol, cartref cyffredinol, adeilad preswyl, fflat, bwrdeistref, cartref, yfadwy
· Lefel gwrth-ddŵr: IP68
· Mae data technegol yn cydymffurfio â safon ryngwladol ISO 4064.
·Cywirdeb: dosbarth b
Ffitio: Cysylltydd, PCB, Rheoli falf, Dyfais Ddarllen, Addasydd, Actiwator, Batri a weithredir, Gosod pibellau, Gosod cysylltydd, Cyplu, Pwyntydd, Cydrannau, Cownter, Rgister
· Cyfathrebu: darllen cerdyn IC, protocol preifat
Prif ddata technegol
(Ⅰ) Manylebau technegol
| Eitem | Uned | Manylion | ||
| Diamedr enwol | mm | 15 | 20 | 25 |
| Q3/Q1 | R80/R100 | |||
| Llif gorlwytho (Q4) | m³/h | 3.125 | 5 | 7.875 |
| Llif enwol (C3) | m³/h | 2.5 | 4 | 6.3 |
| Llif trosiannol (C2) | m³/h | 0.05 | 0.08 | 0.13 |
| Isafswm llif (Q1) | m³/h | 0.031 | 0.05 | 0.08 |
| Dosbarth cywirdeb | Dosbarth 2 | |||
| Uchafswm arwydd | m³ | 99999 | ||
| Dosbarth tymheredd | T30,T90 | |||
| Dosbarth pwysau | MAP 10/MAP16 | |||
| Dosbarth colli pwysau | ΔP63 | |||
| Dosbarth sensitifrwydd rhagffeil llif | U10/D5 | |||
| dosbarth amgylcheddol | Dosbarth B | |||
| Dosbarth amgylchedd electromagnetig | E1 | |||
| Cerrynt statig | uA | <> | ||
(Ⅱ) Gwall cymharol
·Y gwall mwyaf a ganiateir rhwng Ch1 a Ch2 (wedi'i eithrio) yw ±5 y cant yn ardal llif isel.
· Pan nad yw tymheredd y dŵr yn uwch na 30 gradd, uchafswm y gwall a ganiateir rhwng Q2 a Q4 (wedi'i gynnwys) yw ±2 y cant mewn arwynebedd llif uchel.
· Pan fydd tymheredd y dŵr yn uwch na 30 gradd, uchafswm y gwall a ganiateir rhwng Q2 a Q4 (wedi'i gynnwys) yw ±3 y cant mewn arwynebedd llif uchel.
(Ⅲ) Tymheredd gweithio: dŵr oer (0.1 ~ 30) gradd
(IV) Tymheredd amgylchynol gweithredu: (5 ~ 55) gradd
(V) Tymheredd amgylcheddol storio: (-5~55) gradd
Cyfarwyddiadau trin namau
| Eitem | Arddangos namau | Esboniad bai | Dulliau dileu |
| 1 | O dan foltedd | Batri isel | Cysylltwch â'r gwneuthurwr |
| 2 | Llif | Methiant signal synhwyrydd llif | |
| 3 | Falf ar agor/cau | Falf glynu rhydu neu scaling | |
| 4 | Methu darllen cerdyn | Ysgrifennwch gwall cerdyn cymryd y cerdyn anghywir | Ewch i'r adran cyflenwad dŵr i brofi'r cerdyn |
Amlinellu lluniad dimensiwn
| Diamedr Enwol | Hyd L | Hyd L1 | Lled B | Uchder H1 | Uchder H2 | Cysylltu Edau | |
| mm | d | D | |||||
| 15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
| 20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
| 25 | 345 | 225 | 90 | 114 | 186 | R1 | G11/4B |
SIART CYMHARU MESURYDD DŴR O BELL
| RHAGOLWG | LORA | GPRS | DS-IOT | |
| Cyfansoddiad | Mesurydd dŵr rhagdaledig Cerdyn IC Darllenydd Cerdyn Meddalwedd | mesurydd dŵr Lora Crynhöwr Ailadroddwr Llwyfan Gweini | Mesurydd dŵr GPRS Llwyfan Gweini | Mesurydd dŵr NB-IOT Trosglwyddo NB-IOT gorsaf sylfaen Llwyfan Gweini |
| Band Cyfathrebu | Dim | 470-510Mhz 865-868Mhz | GSM850/EGSM900 | CDMA1X800E/EGSM900 |
| Mantais | Trosglwyddo gwybodaeth trwy gerdyn IC, codi tâl yn gywir Gosod a gweithredu'n hawdd | Data trosglwyddo LAN, pŵer isel, Yn addas ar gyfer rheoli darllen amser real gosod dwys | Rhwydwaith ardal eang, trosglwyddo data heb gyfyngiad pellter, gosodiad syml a dadfygio, cost archeb sampl isel. | Cwmpas eang, defnydd pŵer isel, cost isel a chyfradd arafach. |
| Cyfyngiadau | Dim ond ar gyfrifiadur penodedig y gellir darllen a rheoli'r fersiwn annibynnol o'r feddalwedd. Gwnewch gefn o ddata defnyddwyr wrth amnewid cyfrifiadur personol. | Effeithiau mwy gan rwystrau a phellter cyfathrebu cyfyngedig (hyd at 1 km). Mae dadfygio ar y safle yn lwyth gwaith trwm | O bryd i'w gilydd bydd colli pecynnau data, cyfradd drosglwyddo uchel, defnydd pŵer cymharol uchel. | Ar hyn o bryd, DS nid yw technoleg yn gwbl aeddfed ac mae cwmpas y gorsafoedd sylfaen yn isel. |
| Capasiti batri | mwy na 6 blynedd | mwy na 6 blynedd | mwy na 6 blynedd | mwy na 6 blynedd |
| Taliad meddalwedd | Rhad ac am ddim | Rhad ac am ddim | Rhad ac am ddim | Rhad ac am ddim |
| Cost | Bron dim cost defnydd | Costau trydan a llif ar gyfer crynodyddion | Tâl traffig data symudol o draffig data 2g mewn mesurydd dŵr | Tâl traffig data symudol o draffig data 2g mewn mesurydd dŵr |
| rhan angenrheidiol o brynu sampl | Mesurydd dŵr rhagdaledig Cerdyn IC Darllenydd Cerdyn | mesurydd dŵr Lora Crynhöwr | Mesurydd dŵr GPRS | Mesurydd dŵr NB-IOT |
| Meddalwedd | Cais annibynnol | B/S llwyfan gweini cymylog | B/S llwyfan gweini cymylog | B/S llwyfan gweini cymylog |
| Meddalwedd gydnaws | OES | OES | OES | OES |
