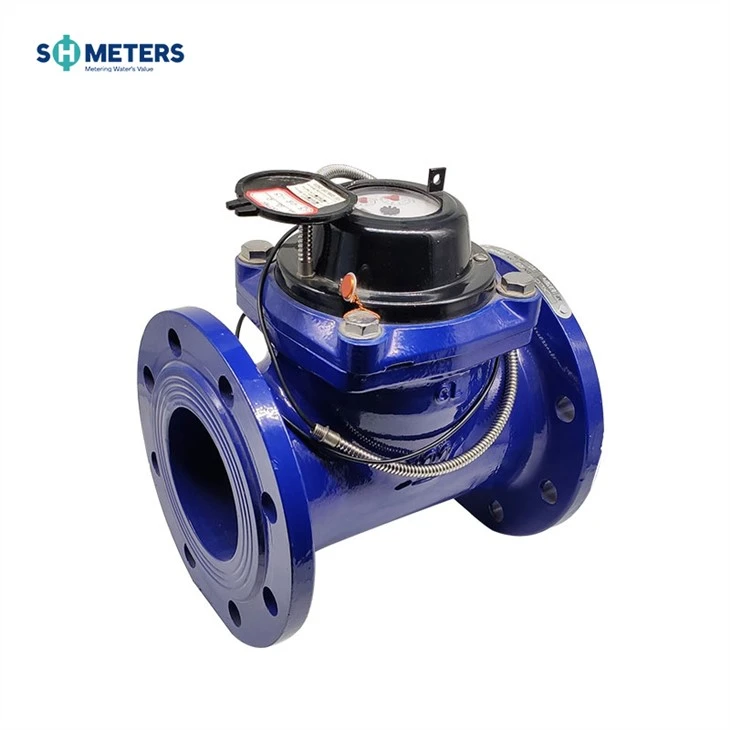

LXXG(R)-50~300(mm)
Dyfrhau Olwyn ceiliog llorweddol, mesurydd dŵr oer (poeth) deialu sych
Cais
Mesur cyfaint y dŵr oer (poeth) sy'n mynd trwy'r piblinell. Defnyddir mesurydd dŵr ar gyfer dyfrhau, bwrdeistref ac ati.
Nodweddion
· Strwythur elfen symudadwy, gosod a chynnal a chadw hawdd
· Deialu sych, gyriant magnetig
· Capasiti llif mawr, colli pwysau bach
·Gwrthsefyll hummer dŵr a llygredd
· Mae cofrestr wedi'i selio â gwactod yn sicrhau bod y deial yn rhydd o anwedd ac yn cadw'r darlleniad yn glir mewn gwasanaeth hirdymor
· Dewiswyd deunyddiau o ansawdd uchel ar gyfer nodwedd gyson a dibynadwy
· Mae data technegol yn cydymffurfio â safon ryngwladol ISO 4064 / ISO9100
· Gyda chywirdeb uchel
· Mae ategolion cynnyrch yn cynnwys cysylltwyr, hidlwyr, ategolion cysylltiad, ategolion pibell, fflans, hidlydd
Nodweddion Dewisol
· Cofrestr blastig, cofrestr gopr a chofrestr gwydr llawn
·Cywirdeb: R=25/20/50
·Maint: DN{0}}DN300
· Dŵr oer / poeth
· Opsiwn switsh Reed
· Gellir dewis safon fflans
· Gellir dewis cylchdroi 360 gradd
· Gellir dewis haearn bwrw, haearn hydwyth, dur di-staen, corff GG25, GGG50, SS304, SS316
· Pwysau gweithio: PN16/25
· Darparu allbwn curiad y galon
Cyflwr Gwaith
·Tymheredd dŵr: {{0}}.1 gradd ~50 gradd (0.1 gradd ~90 gradd ar gyfer mesurydd dŵr poeth)
· Pwysedd dŵr: Llai na neu'n hafal i 1.0Mpa (1.6MPa ar gais)
Uchafswm y Gwallau a Ganiateir
·Yn y parth isaf o qmin cynhwysol hyd at ond heb gynnwys qt yw ±5 y cant
· Yn y parth uchaf o qt cynhwysol hyd at ac yn cynnwys qs yw ± 2 y cant (± 3 y cant ar gyfer mesurydd dŵr poeth)
Dimensiynau
| Math | Maint | Hyd | Uchder | Cysylltu fflans | ||
| mm | D1 Diamedr Allanol | Diamedr Cylch Bollt D2 | Cysylltu Bolltau(nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24(1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24(1.6Mpa) | ||||
SYLWCH: Mae'r dimensiwn fflans yn cydymffurfio â safon ISO7005-1:1988. Gellir addasu safon fflans. Derbynnir archeb ar gyfer cynhyrchion o ofynion arbennig hefyd
Sefyllfa Pwls
| Maint | Sefyllfa Pwls |
| DN50-200 | 100/1000L/Pwls |
| DN250-DN300 | 1000L/Pwls |
Cromlin Colli Pwysau
Manyleb Techneg Llif
| Llif Enwol | Llif Uchaf C4 | Llif Parhaol C3 | Q3/Q1 | Q2/Q1 | Llif Trosiannol C2 | Isafswm Llif C1 | Darlleniad Lleiaf | Darllen Mwyaf | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Disgrifiad o'r Weithrediad o'r System Two Reed Switches
Gweler y diagram o'r system dau switsh cyrs isod, byddai'r ddau switsh cyrs yn cael eu gweithredu "ON" NEU "OFF" yn y drefn honno gan y magnet wedi'i osod ar y pwyntydd neu'r gêr yn ystod ei redeg ar y gofrestr, ond byth "YMLAEN" ar y yr un pryd, oni bai bod yr allfagned yn ymosod.
Mae'r ddau switshis cyrs yn gweithredu dau "ON" a dau "OFF" mewn un rownd o'r pwyntydd neu mae'r gêr yn golygu un allbwn signal, mae'r egwyddor hon yn atal colli neu orgyfrif allbwn y signal oherwydd bod y switshis yn loncian neu'r bibell yn dirgrynu, felly yn sicrhau dibynadwyedd allbwn y signal.
Gwarant
Bydd pob mesurydd yn cael ei warantu rhag diffygion mewn crefftwaith a deunyddiau am gyfnod o flwyddyn (1) o'r dyddiad derbyn. Bydd mesuryddion neu rannau diffygiol a ddarganfyddir o fewn y cyfnod hwn yn cael eu newid yn ddi-dâl ar ôl dychwelyd i'r SHMETERS.
