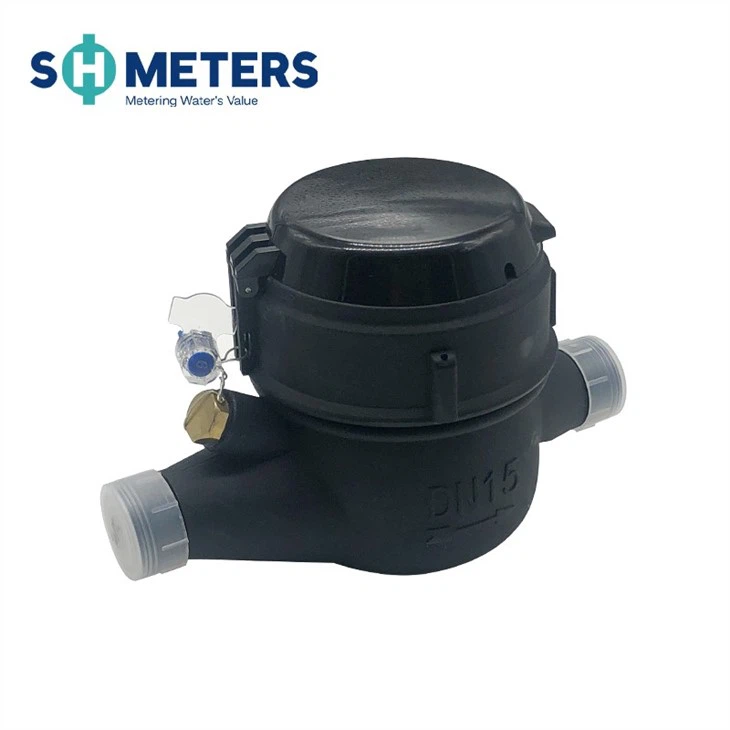

MATH AML-JET
Mesuryddion Dŵr Corff Plastig Deialu Sych
Cais
Mesur cyfaint y dŵr oer (poeth) sy'n mynd trwy'r biblinell. Defnyddir mesurydd dŵr ar gyfer cartref, masnachol, bwrdeistref, piblinell
Nodweddion
· Gyriant Magnetig, ymwrthedd trosglwyddo is.
· Tarian magnetig, ar gyfer amddiffyn maes magnetig allanol.
· Mae cofrestr sych wedi'i selio yn sicrhau darlleniad clir amser hir.
· Dyfais rheoleiddio allanol.
Accresories: 2pcs cyplydd, 2pcs cyplydd cnau a wasieri 2pcs.
· Gyda chywirdeb uchel
· Ar gyfer defnydd llorweddol
· Mae ategolion yn cynnwys Strainer, piston Rotari, Connection Widget, gosod cysylltydd
Nodweddion Dewisol
· Cofrestru math wedi'i selio: Math sych; Math lled-sych; Math super-sych.
·Cywirdeb: R=80 ; 100; 125; 160; dosbarth b; dosbarth c.
· Maint: 15 ~ 50mm.
·Dŵr oer.
· Falf nad yw'n dychwelyd.
· Opsiwn switsh Reed.
· Mae sawl hyd a chysylltiadau ar gael ar gais.
· Math diwedd edau: PCB / CNPT.
·Deunyddiau: Plastig
· Pwysedd gweithio plastig: PN10(10bar)
·Darparu allbwn curiad y galon / modbus rs485 / teclyn rheoli o bell / hollti curiad y galon / arddangosfa darllen curiad y galon
Uchafswm y Gwall a Ganiateir
·Yn y parth isaf o qmin cynhwysol hyd at ond heb gynnwys qt yw ±5 y cant .
·Yn y parth uchaf o qt cynhwysol hyd at ac yn cynnwys qs yw ±2 y cant; ± 3 y cant ar gyfer mesurydd dŵr poeth.
Cydymffurfiaeth Safonau
Mae data technegol yn cydymffurfio â safon ryngwladol ISO 4064.
Amodau Gwaith
· Tymheredd dŵr: 0.1 gradd ~50 gradd ar gyfer mesurydd dŵr oer.
· Pwysedd dŵr: Llai na neu'n hafal i 1.6Mpa (16 bar).
Dimensiwn a Phwysau Cyffredinol
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Maint (modfedd) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Hyd(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Lled(W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Uchder(H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Cysylltu Edau D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Diwedd fflans |
| Pwysau (kgs) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Data technegol
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Maint (modfedd) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Darllen mwyaf (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Darllen Munud (Llitr) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Uchafswm.Pwysau(Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Colli Pwysau | 63 | ||||||
| Uchafswm.Tymheredd | T=50/90 | ||||||
| Opsiwn Allbwn Pulse | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Opsiwn Allbwn Pulse
Gwarant
Bydd pob mesurydd yn cael ei warantu rhag diffygion mewn crefftwaith a deunyddiau am gyfnod o flwyddyn (1) o'r dyddiad derbyn. Bydd mesuryddion neu rannau diffygiol a ddarganfyddir o fewn y cyfnod hwn yn cael eu newid yn ddi-dâl ar ôl dychwelyd i'r SHmeters
