CYFLWYNIAD SYSTEM AMI SYML YN SMART… ..
Diagram strwythur system fel a ganlyn
· Gweinydd yn anfon gorchmynion at y crynodwr data trwy rwydwaith;
· Mae Concentrator yn trawsnewid y gorchmynion a dderbynnir yn signal radio ac yn anfon y signal i'r mesuryddion dŵr;
· Mae mesuryddion dŵr yn ymateb ac yn gweithredu'r gorchmynion yn unol â hynny;
· Mae mesuryddion dŵr yn rhoi'r canlyniad neu ddata yn ôl i'r ganolfan reoli yn unol â'r llwybr gwreiddiol ar ôl i'r camau gweithredu ddod i ben.
Gwasanaeth
· Gwarant Ansawdd: Mesurydd dŵr am 1 flwyddyn;
· Cefnogi canllaw gosod a phrawf ar y safle;
· Gellir anfon taflen ddyddiad i system reoli arall yn hawdd.
Compoment
Mesurydd dŵr Lora, crynhöwr, llwyfan Cloudy, Reapter a thrin offer darllen
Cyflwyniad byr

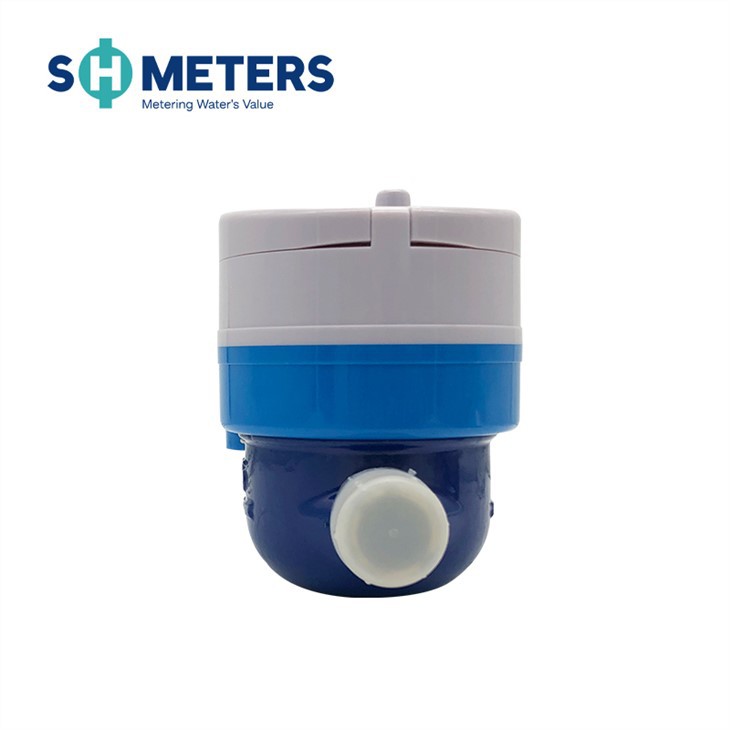

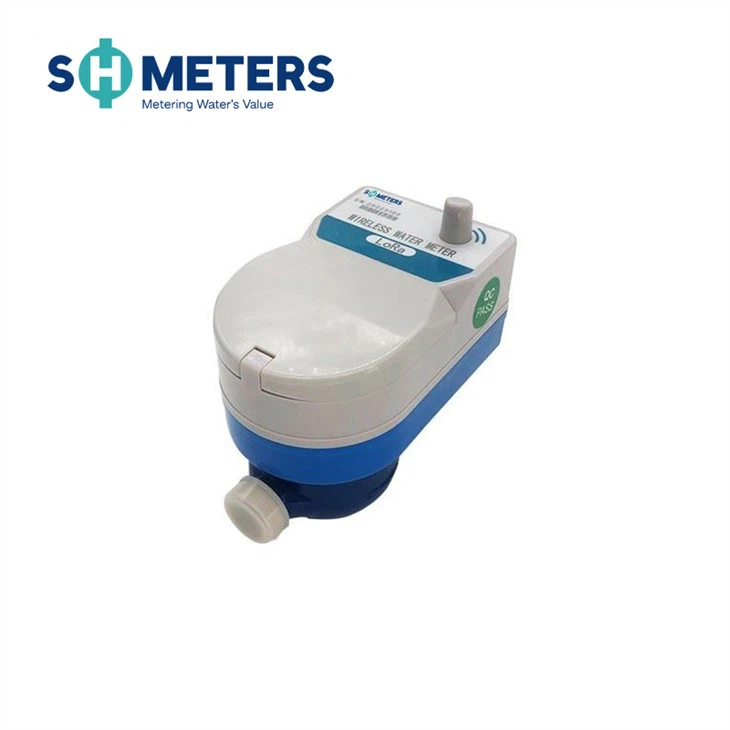

Mae mesurydd dŵr diwifr LoRa yn mabwysiadu technoleg trosglwyddo diwifr uwch, sy'n trawsnewid gwybodaeth mesurydd dŵr mecanyddol confensiynol yn signal trydanol sy'n cael ei storio gan gylched rheoli micro-electroneg.
Mae'n gallu darllen y data mesuryddion yn awtomatig trwy rwydwaith anghysbell di-wifr a rheoli cau ac agor y mesurydd dŵr diwifr falfLoRa yn mabwysiadu technoleg trosglwyddo diwifr uwch, sy'n trawsnewid gwybodaeth mesurydd dŵr mecanyddol confensiynol yn signal trydanol sy'n cael ei storio gan gylched rheoli micro-electroneg .
Mae'n gallu darllen y data mesuryddion yn awtomatig trwy rwydwaith diwifr o bell a rheoli cau ac agor y falf
Nodweddion
·Mae gan ein mesurydd dŵr LoRa gywirdeb uchel
· Math: dia sych, sgriw, sêl
· Golygfeydd i'w defnyddio: gardd, masnachol, cartref cyffredinol, adeilad preswyl, bwrdeistref
· Lefel gwrth-ddŵr: IP68
· Mae data technegol yn cydymffurfio â safon ryngwladol ISO 4064.
·Cywirdeb: dosbarth b
Cais
Yn addas ar gyfer bron pob math o system supply.Lora dŵr ar gyfer gosod mesurydd dŵr amgylchedd dwys, chwarteri preswyl o'r fath, fflatiau, adeiladau uchel ac yn y blaen.
Proses waith
system Lora
Mae system mesurydd dŵr Lora yn trosglwyddo ac yn derbyn y signal ffurf mesurydd dŵr a chrynodwr trwy signal Lora.Concentrator casglu darlleniad mesurydd dŵr i'r Llwyfan ac anfon y platfform ffurflen orchymyn trwy 2g/3g/4g neu signal rhyngrwyd
Manteision meddalwedd
1. Cyfathrebu pellter byr, felly mae'r defnydd pŵer yn isel.
2. Gall y gweinyddwr anfon y cyfarwyddyd darllen mesurydd neu falf ar-off i'r mesurydd dŵr o'r platfform trwy'r crynodwr i gyflawni pwrpas rheolaeth amser real.
3.Mae cost defnydd yn isel, dim ond crynhöwr sydd angen defnyddio mesurydd card.Water sim dim angen.
Amlinelliad o luniad dimensiwn
Dimensiwn amlinellol
| Diamedr Enwol | Hyd L | Hyd L1 | LledB | Uchder H1 | Uchder H2 | Cysylltu Edau | |
| mm | d | D | |||||
| 15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
| 20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
| 25 | 345 | 225 | 90 | 114 | 186 | R1 | G1 1/4B |
Paramedr technegol
| Eitem | Uned | Manylion | ||
| Diamedr enwol | mm | 15 | 20 | 25 |
| Q3/Q1 | R80 | |||
| Llif gorlwytho (Q4) | m³/h | 3.125 | 5 | 7.875 |
| Llif enwol (C3) | m³/h | 2.5 | 4 | 6.3 |
| Llif trosiannol (C2) | m³/h | 0.05 | 0.08 | 0.13 |
| Isafswm llif (Q1) | m³/h | 0.031 | 0.05 | 0.08 |
| Dosbarth cywirdeb | DosbarthB | |||
| Uchafswm arwydd | m³ | 999999.9 | ||
| Dosbarth tymheredd | T30,T90 | |||
| Dosbarth pwysau | MAP10 | |||
| Dosbarth colli pwysau | ΔP63 | |||
| Dosbarth sensitifrwydd rhagffeil llif | U10/D5 | |||
| Dosbarth amgylcheddol | Dosbarth B | |||
| Dosbarth amgylchedd electromagnetig | E1 | |||
| Cerrynt statig | uA | <> | ||
SIART CYMHARU MESURYDD DŴR O BELL
| RHAGOLWG | LORA | GPRS | DS-IOT | |
| Cyfansoddiad | Mesurydd dŵr rhagdaledig Cerdyn IC Darllenydd Cerdyn Meddalwedd | mesurydd dŵr Lora Crynhöwr Ailadroddwr Llwyfan Gweini | Mesurydd dŵr GPRS Llwyfan Gweini | Mesurydd dŵr NB-IOT Trosglwyddo NB-IOT gorsaf sylfaen Llwyfan Gweini |
| Band Cyfathrebu | Dim | 470-510Mhz 865-868Mhz | GSM850/EGSM900 | CDMA1X800E/EGSM900 |
| Mantais | Trosglwyddo gwybodaeth trwy gerdyn IC, codi tâl yn gywir Gosod a gweithredu'n hawdd | Data trosglwyddo LAN, pŵer isel, Yn addas ar gyfer rheolaeth ddarllen amser real gosod dwys | Rhwydwaith ardal eang, trosglwyddo data heb gyfyngiad pellter, gosodiad syml a dadfygio, cost archeb sampl isel. | Cwmpas eang, defnydd pŵer isel, cost isel a chyfradd arafach. |
| Cyfyngiadau | Dim ond ar gyfrifiadur penodedig y gellir darllen a rheoli'r fersiwn annibynnol o'r feddalwedd. Gwnewch gefn o ddata defnyddwyr wrth amnewid cyfrifiadur personol. | Effeithiau mwy gan rwystrau a phellter cyfathrebu cyfyngedig (hyd at 1 km). Mae dadfygio ar y safle yn faich gwaith trwm | O bryd i'w gilydd bydd colli pecynnau data, cyfradd trawsyrru uchel, defnydd pŵer cymharol uchel. | Ar hyn o bryd, DS nid yw technoleg yn gwbl aeddfed ac mae cwmpas gorsafoedd sylfaen yn isel. |
| Capasiti batri | mwy na 6 blynedd | mwy na 6 blynedd | mwy na 6 blynedd | mwy na 6 blynedd |
| Taliad meddalwedd | Rhad ac am ddim | Rhad ac am ddim | Rhad ac am ddim | Rhad ac am ddim |
| Cost | Bron dim cost defnydd | Taliadau trydan a llif ar gyfer crynodyddion | Tâl traffig data symudol o draffig data 2g mewn mesurydd dŵr | Tâl traffig data symudol o draffig data 2g mewn mesurydd dŵr |
| rhan angenrheidiol o brynu sampl | Mesurydd dŵr rhagdaledig Cerdyn IC Darllenydd Cerdyn | mesurydd dŵr Lora Crynhöwr | Mesurydd dŵr GPRS | Mesurydd dŵr NB-IOT |
| Meddalwedd | Cais annibynnol | B/S llwyfan gweini cymylog | B/S llwyfan gweini cymylog | B/S llwyfan gweini cymylog |
| Meddalwedd gydnaws | OES | OES | OES | OES |
